64位操作系统-控制寄存器
GDT、LDT和IDT表都是描述符表。描述符表是由若干个描述符组成，每个描述符占用8个字节的内存空间，每个描述符表内最多可以有（8K）8129个描述符。描述符是描述一个段的大小，地址及各种状态的。
控制寄存器

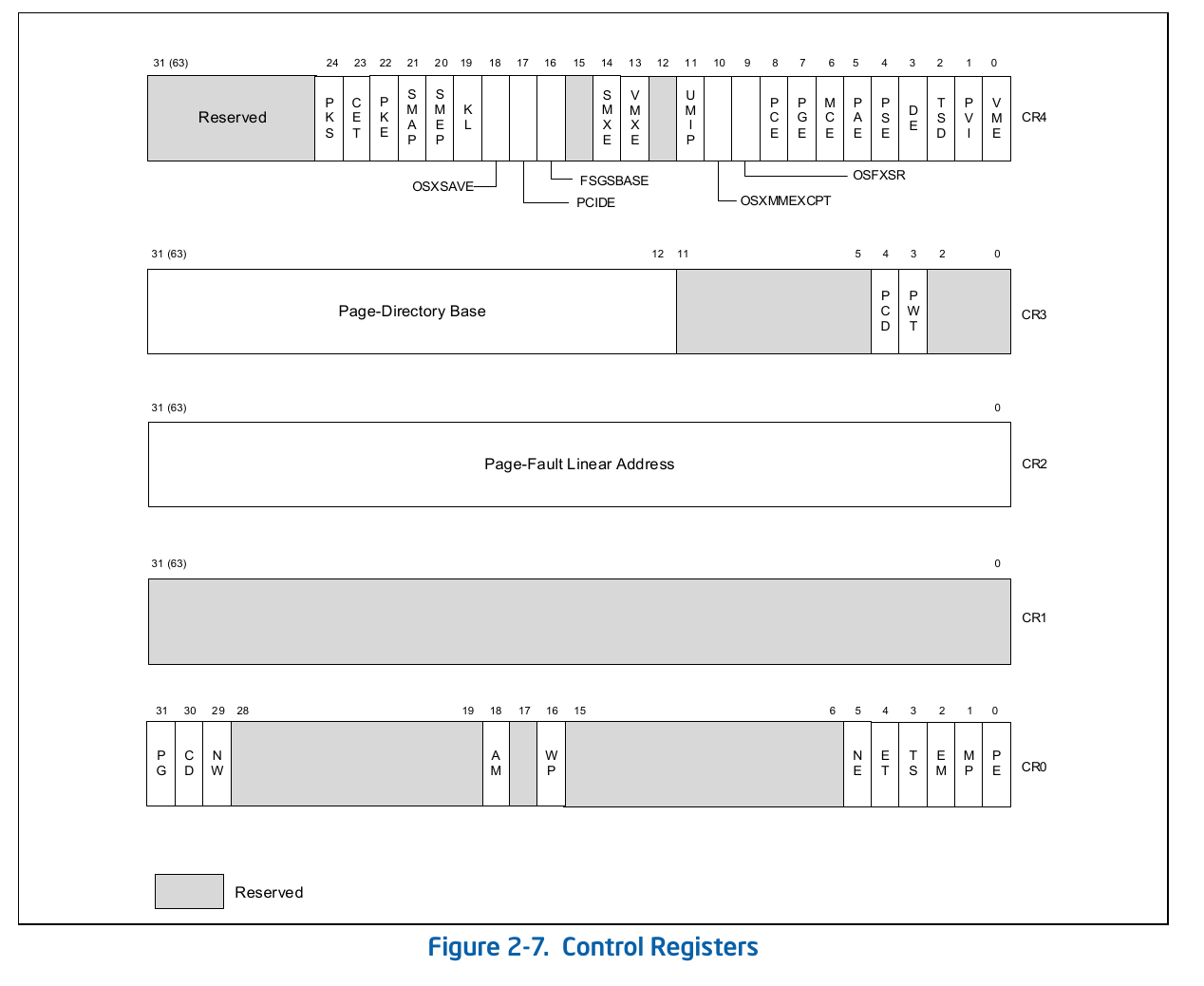

CR0～4：

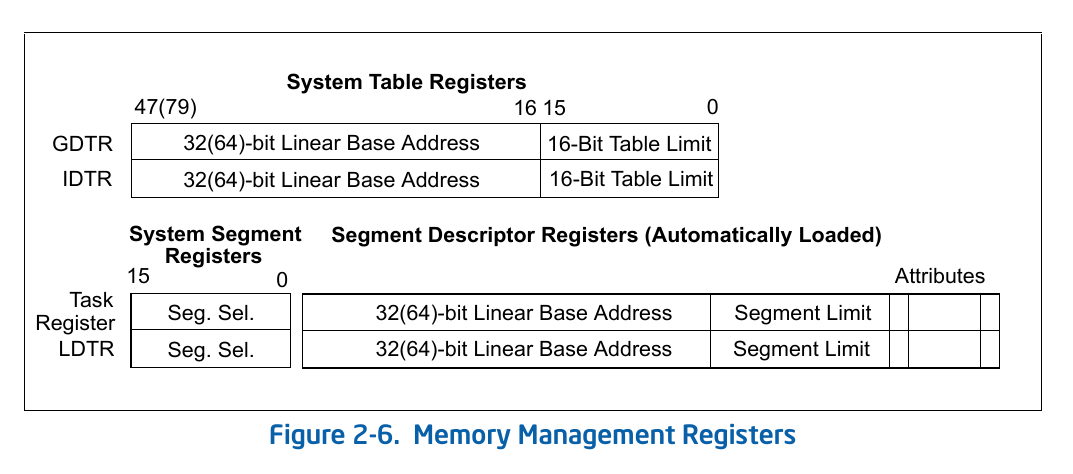

GDTR、IDTR等：
GDT
全局描述符GDT

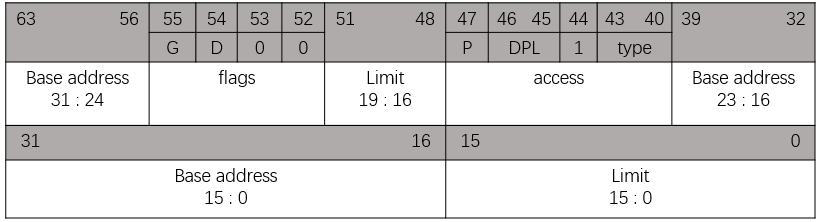

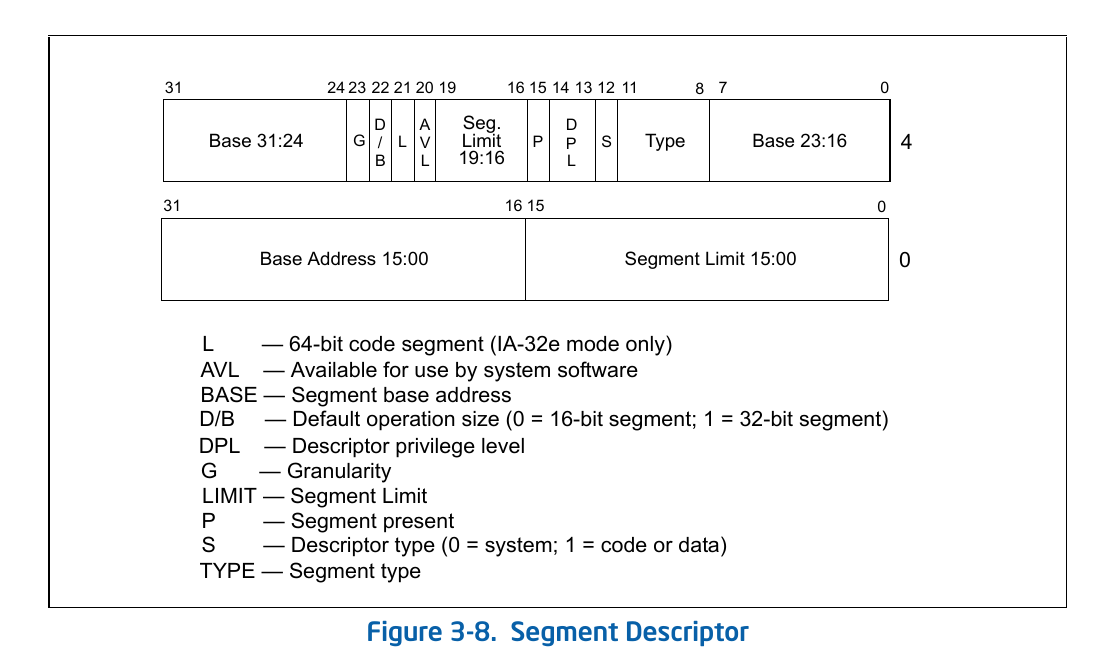

全局描述表（GDT Global Descriptor Table）。在整个系统中，全局描述符表GDT只有一张(一个处理器对应一个GDT)，GDT可以被放在内存的任何位置。系统用GDTR寄存器存放当前GDT表的基地址。在保护模式下，对一个段的描述包括3个方面的因素：Base Address、Limit、Access，它们加在一起被放在一个64-bit长的数据结构中，被称为段描述符。段描述符结构如下：
GDTR
GDTR是一个长度为48bit的寄存器，内容为一个32位的基地址和一个16位的段限。其中32位的基址是指GDT在内存中的地址。基地址指定GDT表中字节0在线性地址空间中的地址，表长度指明GDT表的字节长度值。指令LGDT和SGDT分别用于加载和保存GDTR寄存器的内容。在机器刚加电或处理器复位后，基地址被默认地设置为0，而长度值被设置成0xFFFF。在保护模式初始化过程中必须给GDTR加载一个新值。
段描述符使用数组存储，使用LGDT指令将GDT的入口地址装入GDTR寄存器。基地址指定GDT表中字节0在线性地址空间中的地址，表长度指明GDT表的字节长度值。指令LGDT和SGDT分别用于加载和保存GDTR寄存器的内容。在机器刚加电或处理器复位后，基地址被默认地设置为0，而长度值被设置成0xFFFF。在保护模式初始化过程中必须给GDTR加载一个新值。
段选择子

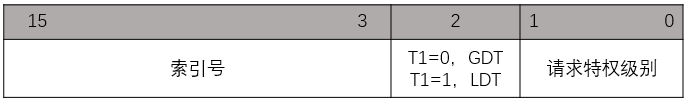

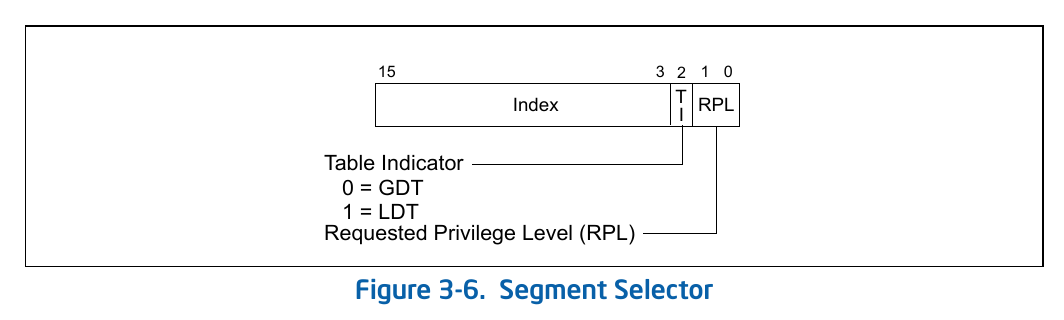

段选择子是一个16位的数据结构，其索引号作为GDT表的下标，索引号只有13位，所以GDT表最多有8192个元素，其结构如下：
段选择子包括三部分：描述符索引（index）、TI、请求特权级（RPL）。他的index（描述符索引）部分表示所需要的段的描述符在描述符表的位置，由这个位置再根据在GDTR中存储的描述符表基址就可以找到相应的描述符。然后用描述符表中的段基址加上逻辑地址（SEL:OFFSET）的OFFSET就可以转换成线性地址，段选择子中的TI值只有一位0或1，0代表选择子是在GDT选择，1代表选择子是在LDT选择。请求特权级（RPL）则代表选择子的特权级，共有4个特权级（0级、1级、2级、3级）。
特权级：任务中的每一个段都有一个特定的级别。每当一个程序试图访问某一个段时，就将该程序所拥有的特权级与要访问的特权级进行比较，以决定能否访问该段。系统约定，CPU只能访问同一特权级或级别较低特权级的段。
如给出逻辑地址：21h:12345678h转换为线性地址
- 选择子
SEL=21h=0000000000100 0 01b他代表的意思是：选择子的index=4即100b选择GDT中的第4个描述符；TI=0代表选择子是在GDT选择；左后的01b代表特权级RPL=1 OFFSET=12345678h若此时GDT第四个描述符中描述的段基址（Base）为11111111h，则线性地址=11111111h+12345678h=23456789h
LDT
局部描述符表LDT（Local Descriptor Table）局部描述符表可以有若干张，每个任务可以有一张。在相应的段寄存器装入段选择子，安装索引号到GDT或LDT中找到对应的段描述符，得到Base Address再加上Offset，就得到了内存地址。
由于每个进程都有自己的一套程序段、数据段、堆栈段，有了局部描述符表则可以将每个进程的程序段、数据段、堆栈段封装在一起，只要改变LDTR就可以实现对不同进程的段进行访问。
LDT和GDT从本质上说是相同的，只是LDT嵌套在GDT之中。LDTR记录局部描述符表的起始位置，与GDTR不同，LDTR的内容是一个段选择子。由于LDT本身同样是一段内存，也是一个段，所以它也有个描述符描述它，这个描述符就存储在GDT中，对应这个表述符也会有一个选择子，LDTR装载的就是这样一个选择子。LDTR可以在程序中随时改变，通过使用lldt指令。如上图，如果装载的是Selector 2则LDTR指向的是表LDT2。
如果我们想在表LDT2中选择第三个描述符所描述的段的地址12345678h：
- 首先需要装载
LDTR使它指向LDT2，使用指令lldt将Select2装载到LDTR - 通过逻辑地址（
SEL:OFFSET）访问时SEL的index=3代表选择第三个描述符；TI=1代表选择子是在LDT选择，此时LDTR指向的是LDT2,所以是在LDT2中选择，此时的SEL值为1Ch(二进制为11 1 00b)。OFFSET=12345678h。逻辑地址为1C:12345678h - 由SEL选择出描述符，由描述符中的基址（Base）加上
OFFSET可得到线性地址，例如基址是11111111h，则线性地址=11111111h+12345678h=23456789h - 此时若再想访问
LDT1中的第三个描述符，只要使用lldt指令将选择子Selector 1装入再执行2、3两步就可以了（因为此时LDTR又指向了LDT1）
当进行任务切换时，处理器会把新任务LDT的段选择符和段描述符自动地加载进LDTR中。在机器加电或处理器复位后，段选择符和基地址被默认地设置为0，而段长度被设置成0xFFFF。
IDT

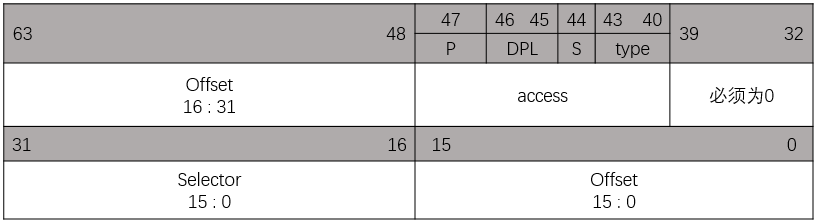

IDT，Interrupt Descriptor Table，即中断描述符表，和GDT类似，他记录了0~255的中断号和调用函数之间的关系。整个系统IDT表也只有一张，GDT表也可以被放在内存的任何位置寄存器。IDTR寄存器存放IDT表的基地址。x86 CPU最大可以支持256种中断ISR(中断处理程序)，每个表项为8字节。Intel指定或保留了前32个中断号的作用，操作系统可以指定其余的中断号的作用。
IDTR
与GDTR的作用类似，IDTR寄存器用于存放中断描述符表IDT的32位线性基地址和16位表长度值。指令LIDT和SIDT分别用于加载和保存IDTR寄存器的内容。在机器刚加电或处理器复位后，基地址被默认地设置为0，而长度值被设置成0xFFFF。
TR
TR用于寻址一个特殊的任务状态段（Task State Segment，TSS）。TSS中包含着当前执行任务的重要信息。
TR寄存器用于存放当前任务TSS段的16位段选择符、32位基地址、16位段长度和描述符属性值。它引用GDT表中的一个TSS类型的描述符。指令LTR和STR分别用于加载和保存TR寄存器的段选择符部分。当使用LTR指令把选择符加载进任务寄存器时，TSS描述符中的段基地址、段限长度以及描述符属性会被自动加载到任务寄存器中。当执行任务切换时，处理器会把新任务的TSS的段选择符和段描述符自动加载进任务寄存器TR中。
分页

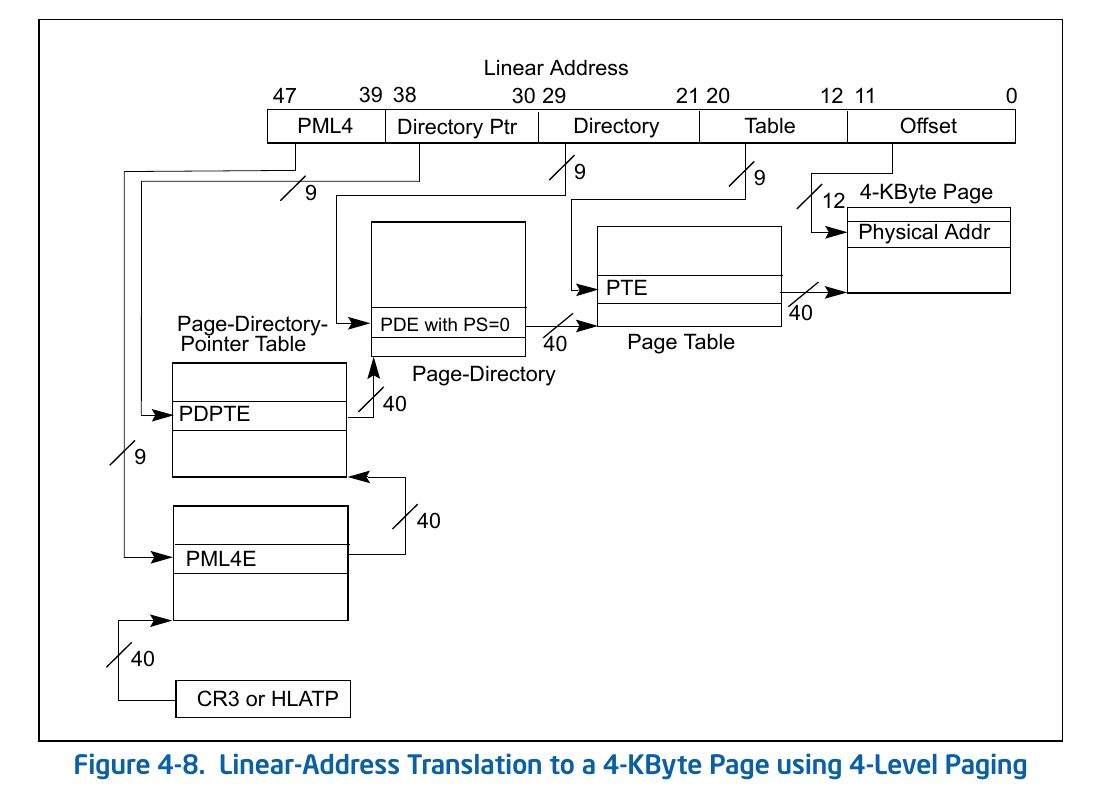

64位4级页表分页模式如下：
PML4：这是IA-32e模式新增的页转换表，每个表4K字节，包含512个PML4E结构PDPT：每个表4K字节，包含512个PDPTE结构PDT：每个表4K字节，包含512个PDE结构PT：每个表4K字节，包含512个PTE结构
当前的x64体系中，如果使用4级分页，处理器64位线性地址空间只实现了48位，高16位被用作Bit 47位的符号扩展位，要么全是0，要么全是1。每个页表项结构都是8个字节64位宽，而虚拟地址中的每个页表项索引值都是9位，因此每个页表都是512 * 8 = 4K字节。
CR3
- 如果设置寄存器
CR0.PG = 1, CR4.PAE = 1, IA32_EFER.LME = 1, and CR4.LA57 = 0，则处理器使用4级分页，4级分页将48位线性地址转换位52位物理地址。虽然52位对应4个字节，但是线性地址只有48位，最多可以访问256TB的线性地址空间。 - 如果设置寄存器
CR0.PG = 1, CR4.PAE = 1, IA32_EFER.LME = 1, and CR4.LA57 = 1，则处理器使用5级分页，5级分页将57位线性地址空间转换为52位物理地址。5级分页的线性地址空间足够访问整个物理地址空间。
如果是4级页表，CR3的第一个寻呼地址PML4；如果是5级页表，CR3第一个寻呼地址为PML4。
CR3的使用取决于是否设置处理器上下文标识符（PCID）。

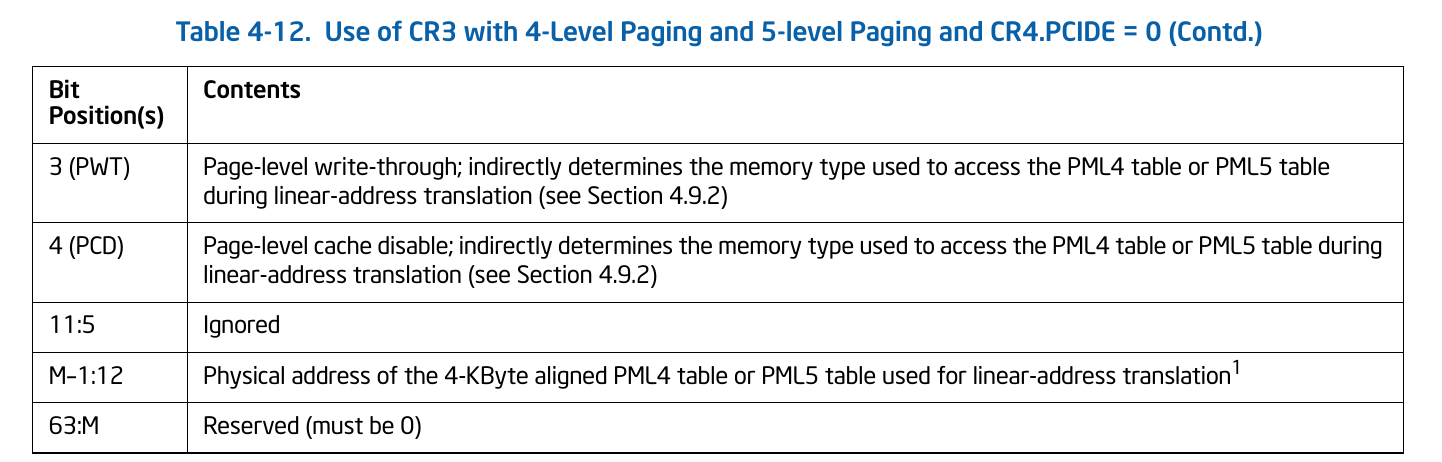

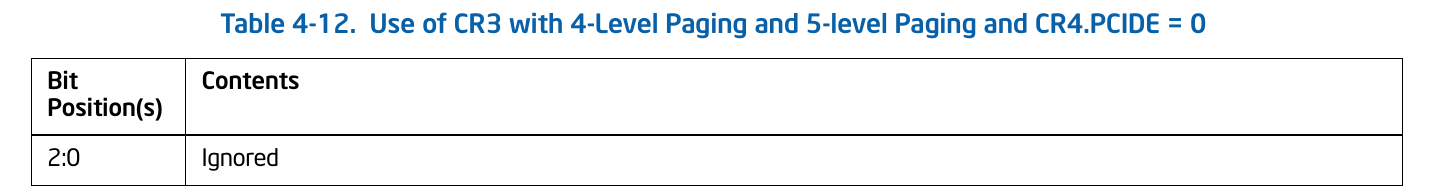

如果CR4.PCIDE = 0，则CR3寄存器位使用如下：

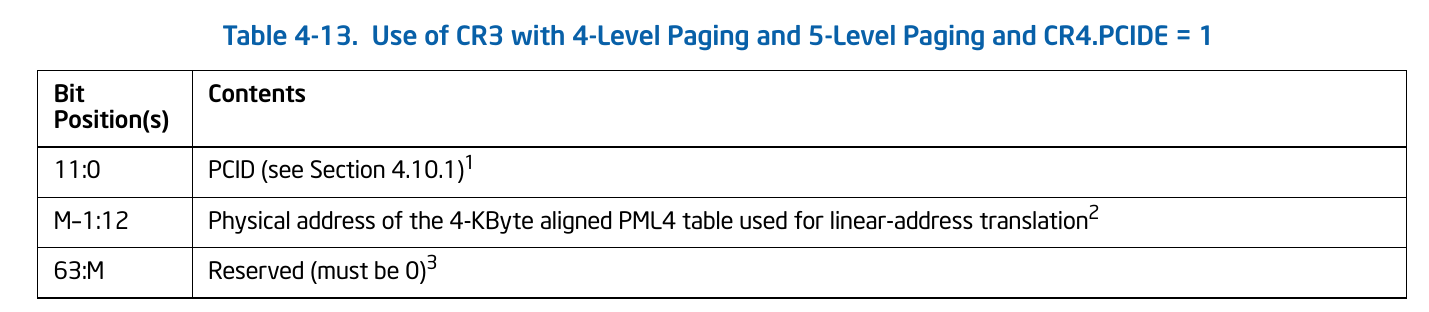

如果CR4.PCIDE = 1，则CR3寄存器位使用如下：

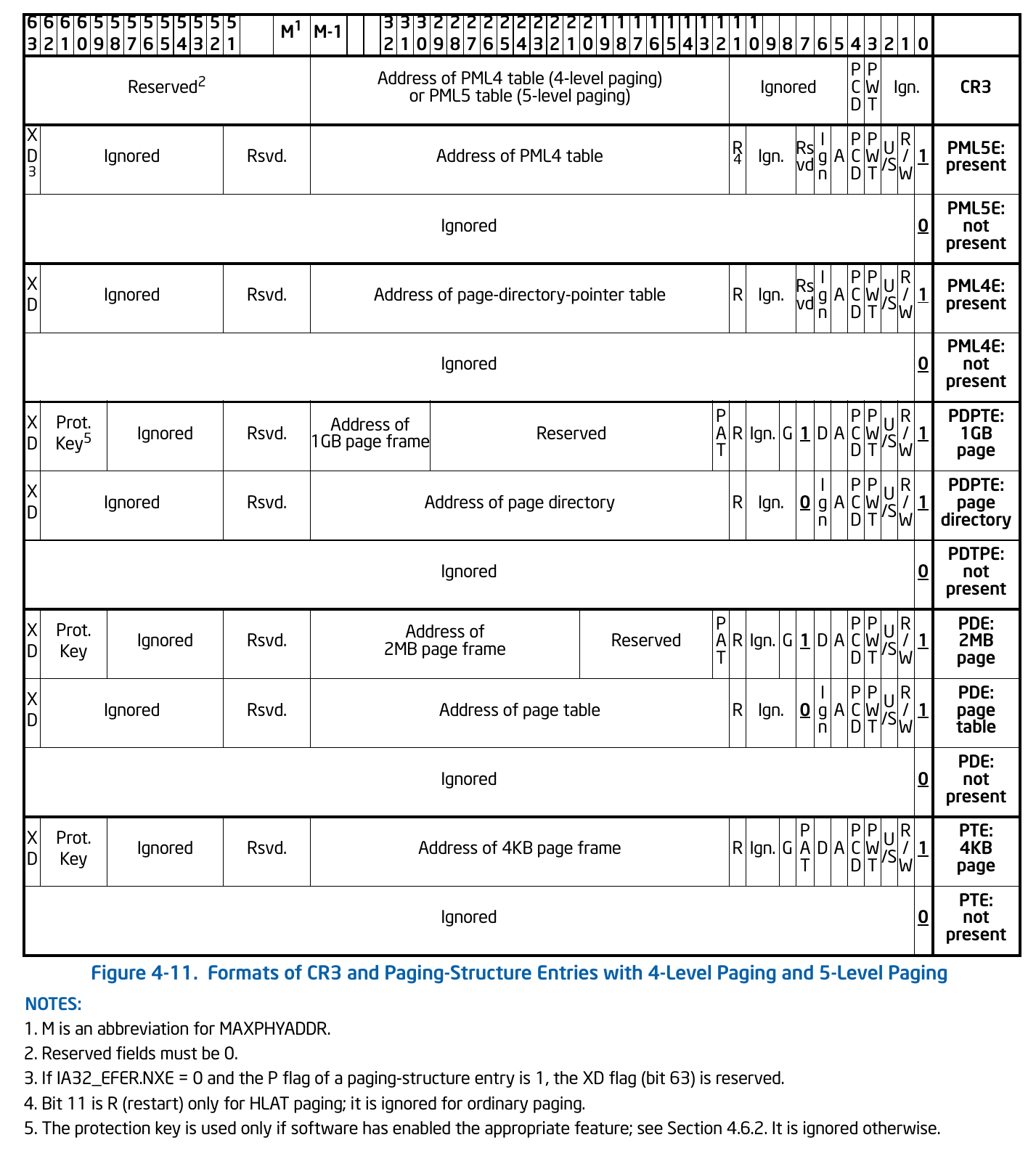

IA-32e模式下CR3以及各页表的结构：
PML5E

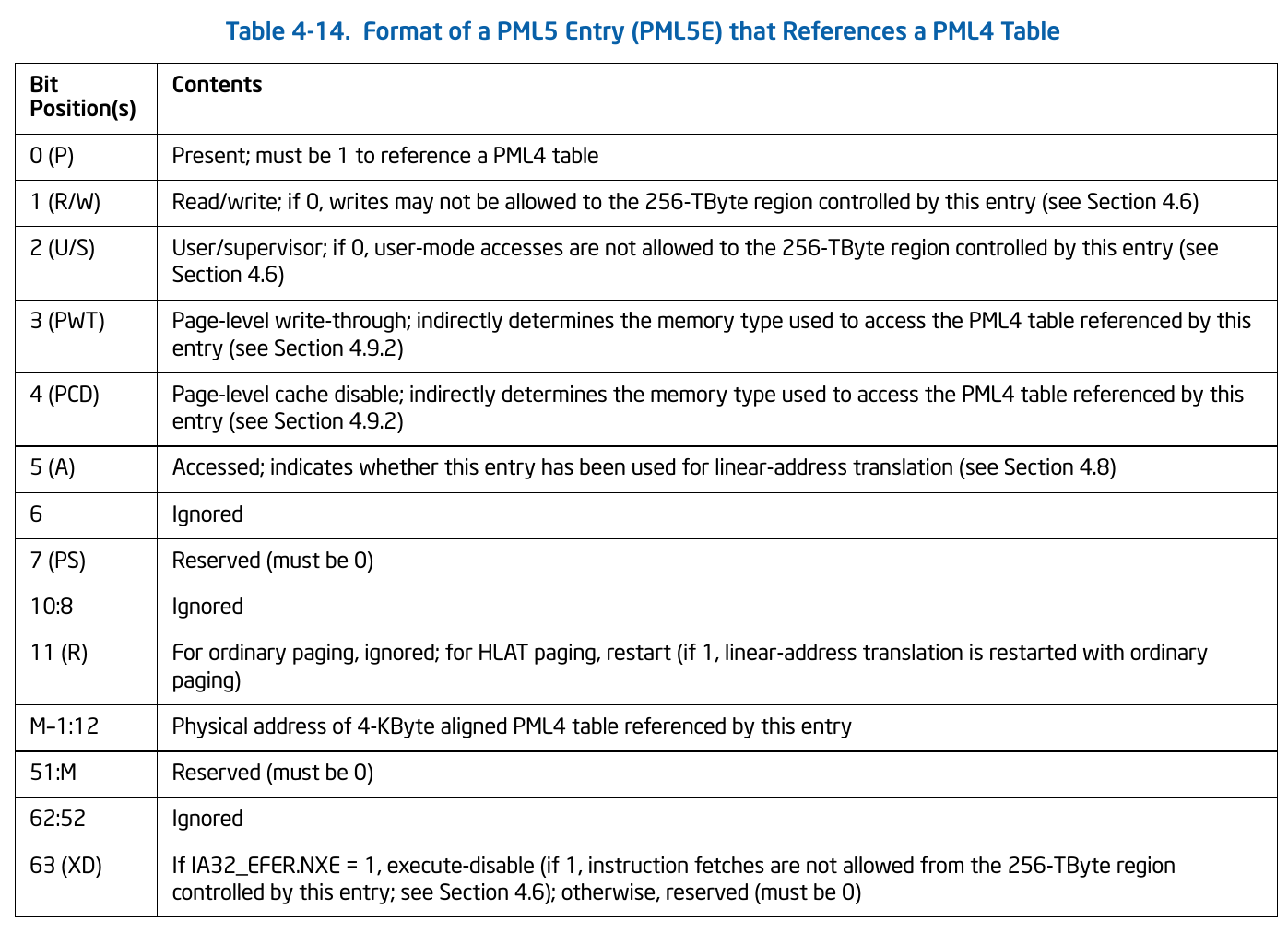

PML5E位说明如下：
PML4E

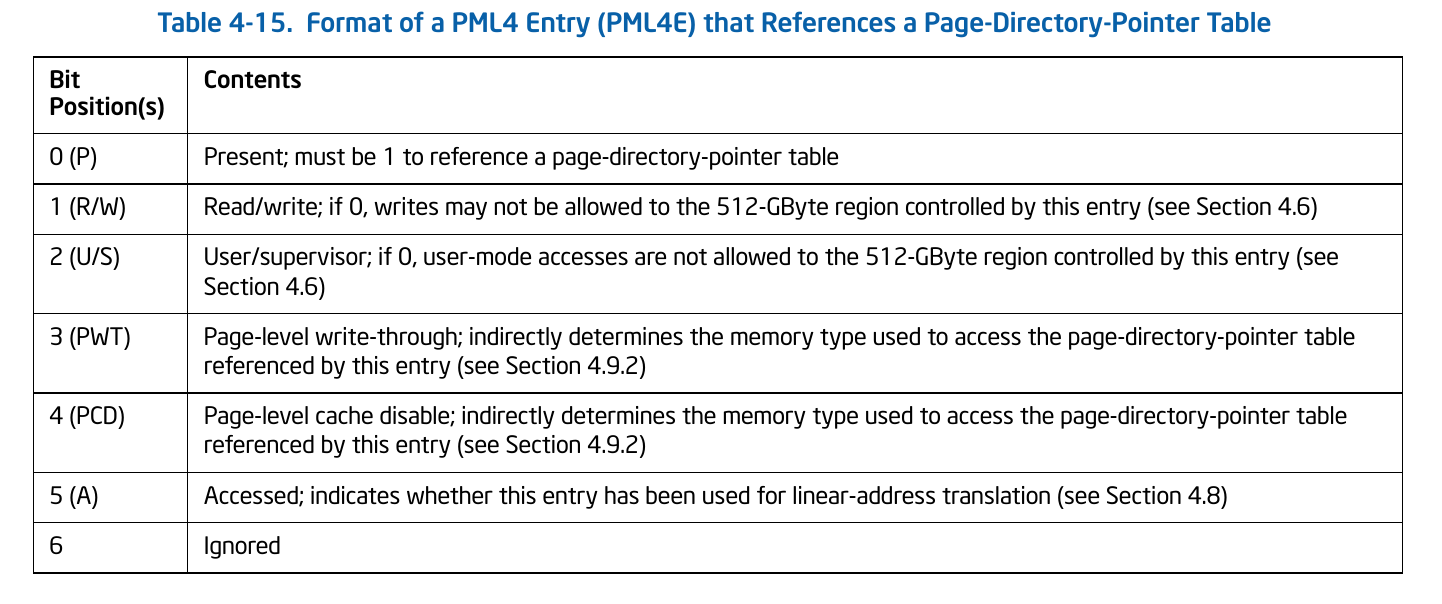

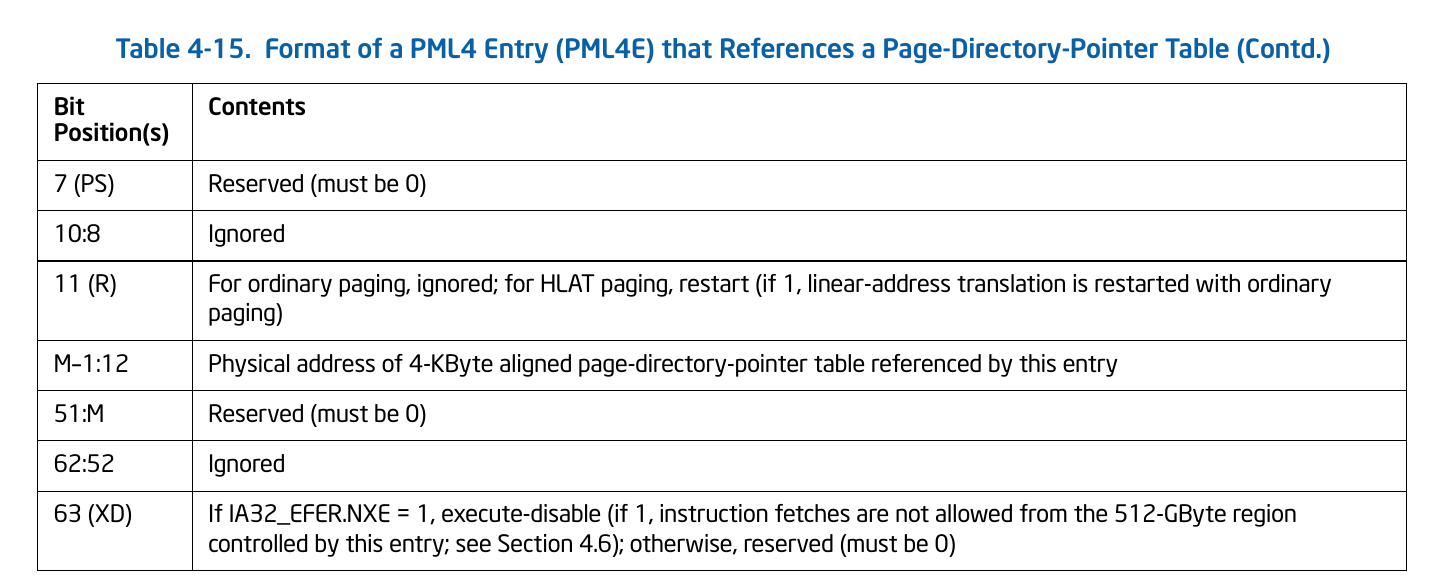

PML4E位说明如下：
PDPTE

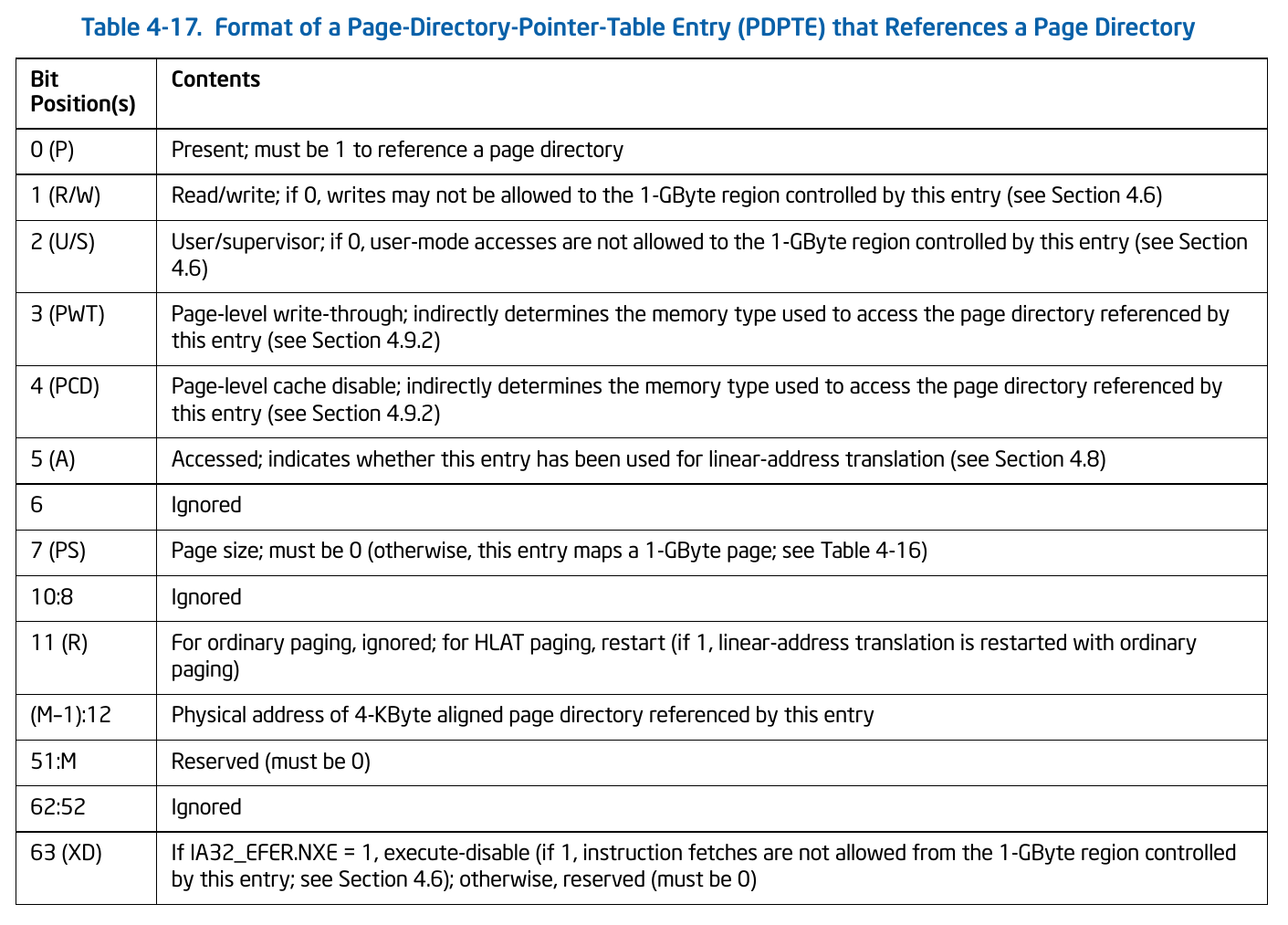

PDPTE位说明：
PDE

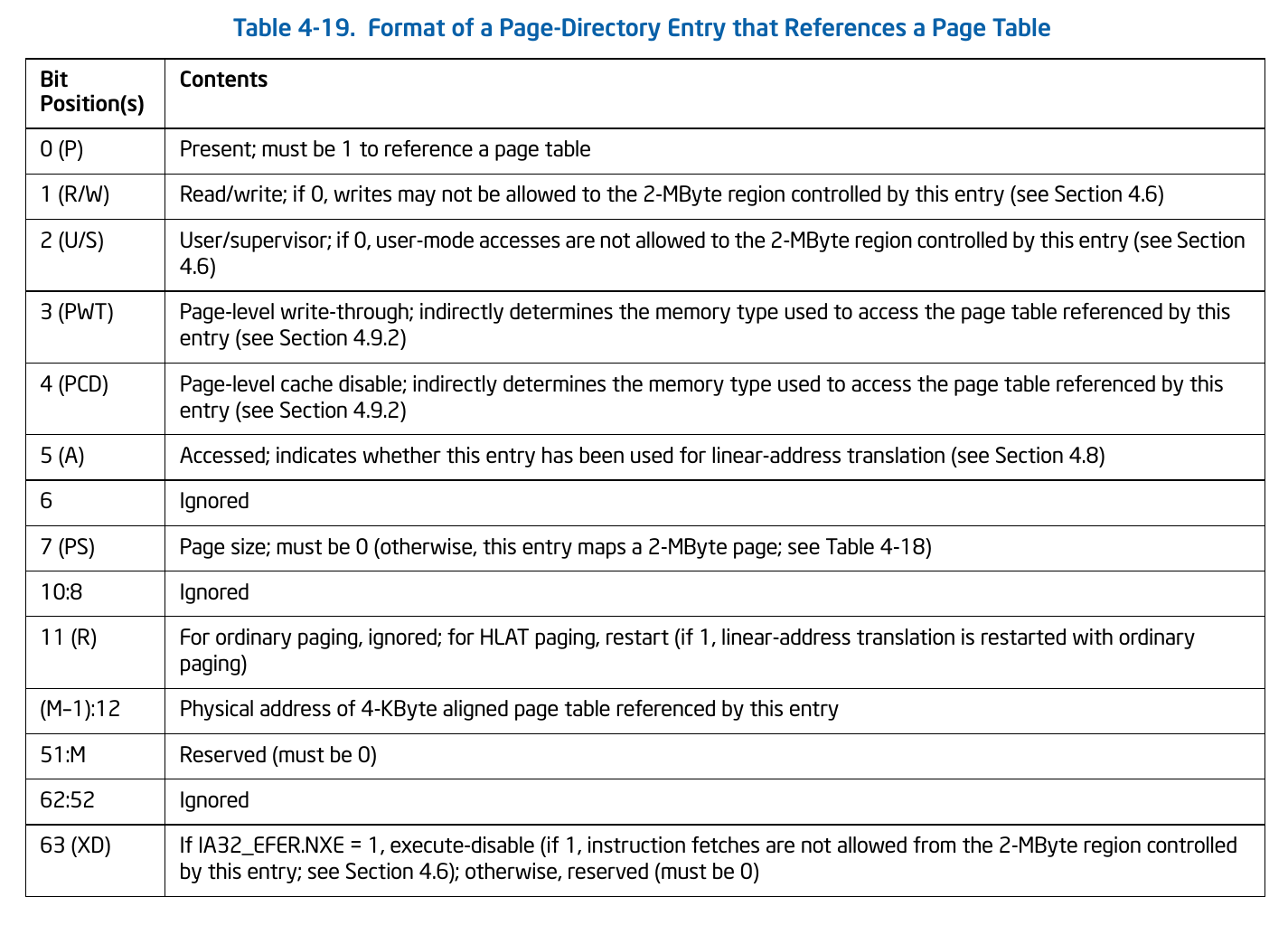

PDE位说明：

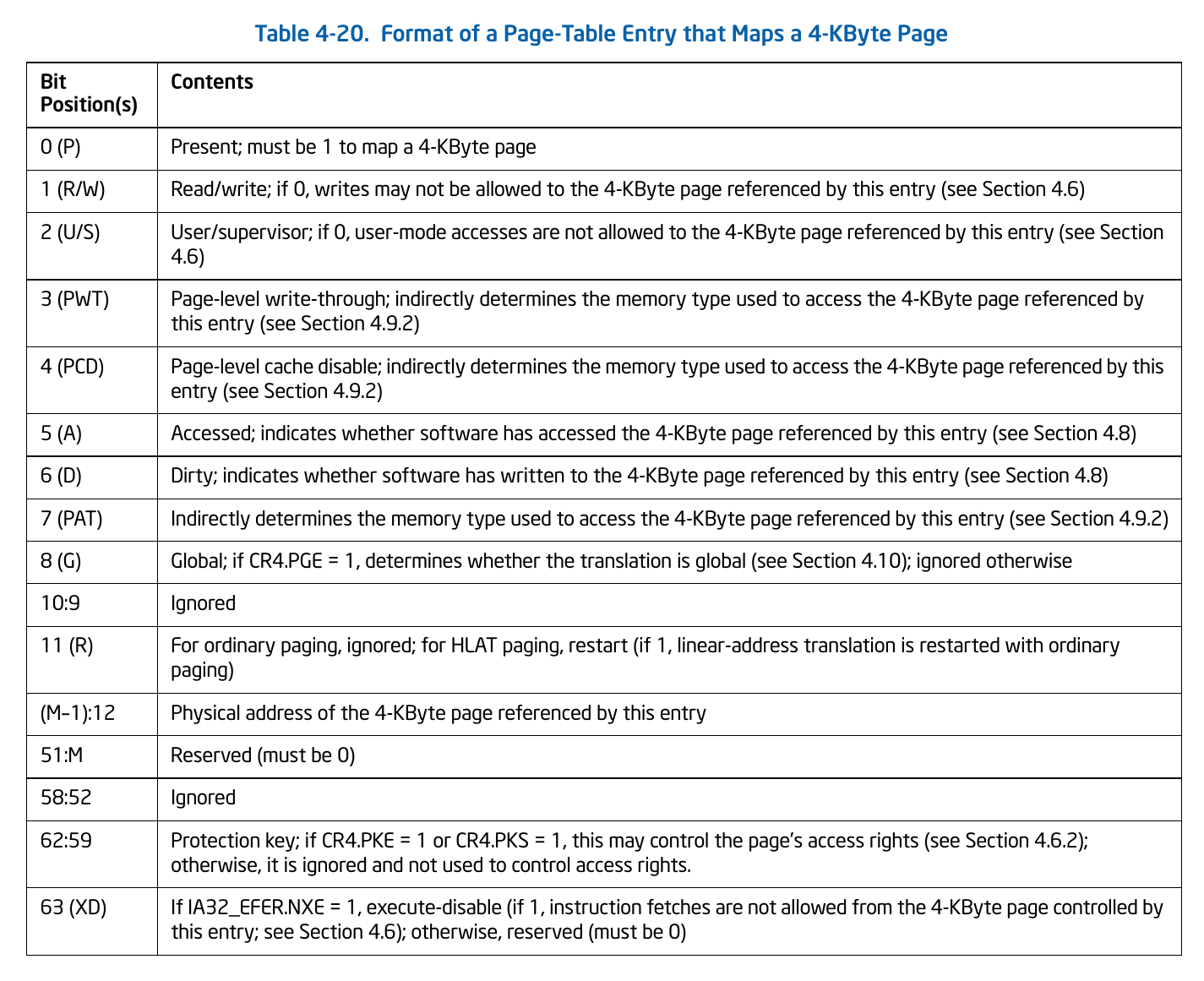

PTE
PTE位说明：
