SYSENTER指令

SYSENTER指令可以实现应用层到内核层的跳转。在执行SYSENTER之前，处理器必须为其提供0特权级的衔接程序以及0特权级的栈空间，这些数据将会保存在MSR寄存器组和通用寄存器中。

  • IA32_SYSENTER_CS，位于MSR寄存器组的地址174h处，这个MSR寄存器的低16位装载的是0特权级的代码段选择子，该值也用于所以0特权级的栈段选择子（IA32_SYSENTER_CS[15:0]+8），所以该值不能为NULL

  • IA32_SYSENTER_ESP，位于MSR寄存器组的地址175h处，这个MSR寄存器里的值会被载入RSP寄存器中，该值必须是Canonical型地址。在保护模式下，只有寄存器的低32位会被载入RSP寄存器。

  • IA32_SYSENTER_EIP，位于MSR寄存器组的地址176h处，这个MSR寄存器里的值会被载入RIP寄存器中，该值必须是Canonical型地址。在保护模式下，只有寄存器的低32位会被载入RIP寄存器。

在执行SYSENTER指令的过程中，处理器会根据IA32_SYSENTER_CS寄存器的值加载相应的段选择子到CS和SS寄存器。

SYSENTER/SYSEXIT指令与CALL/RET指令的不同之处在于，执行SYSENTER指令时，处理器不会保存用户代码的状态信息（RIP和RSP寄存器的值），而且两者均不支持内存参数方式。同时SYSENTER/SYSEXIT还必须遵循如下规则：

  • SYSENTER/SYSEXIT指令使用的段描述符皆位于同一个段描述符内，并且各个段描述符是相邻的。只有这样才能使处理器根据SYSENTER_CS_MSR寄存器值索引到段选择子。
  • 应用程序在执行SYSENTER指令进入内核层时，必须保存程序的运行环境，并在执行SYSEXIT指令返回应用层时恢复程序的运行环境。

实现系统调用

system_call模块实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
// ...
ENTRY(system_call)
  sti # SYSENTER汇编指令将会使RFLGAS.IF标志复位，在进入内核层后，必须手动使能中断（置位IF标志位）
  subq $0x38, %rsp
  cld

  push %rax
  movq %es, %rax
  pushq %rax
  movq %ds, %rax
  pushq %rax
  xorq %rax, %rax
  pushq %rbp
  pushq %rdi
  pushq %rsi
  pushq %rdx
  pushq %rcx
  pushq %rbx
  pushq %r8
  pushq %r9
  pushq %r10
  pushq %r11
  pushq %r12
  pushq %r13
  pushq %r14
  pushq %r15
  movq $0x10, %rdx
  movq %rdx, %ds
  movq %rdx, %es
  movq %rsp, %rdi

  callq system_call_function

ENTRY(ret_system_call)
  movq %rax, 0x80(%rsp)
  popq %r15
  popq %r14
  popq %r13
  popq %r12
  popq %r11
  popq %r10
  popq %r9
  popq %r8
  popq %rbx
  popq %rcx
  popq %rdx
  popq %rsi
  popq %rdi
  popq %rbp
  popq %rax
  movq %rax, %ds
  popq %rax
  movq %rax, %es
  popq %rax
  addq $0x38, %rsp
  .byte 0x48
  sysexit

system_call模块必须在ret_system_call之前，在执行完成之后返回，也可以用JMP指令跳转。

system_call模块是系统调用API的接口模块。当应用程序执行SYSENTER指令进入内核层时，便会通过system_call模块保存应用程序执行现场，随后使用CALL指令调用system_call_function函数。在调用时system_call模块会将当前栈指针作为参数传递给system_call_function函数（movq %rsp, %rdi），此时的栈指针作为参数传递给system_call_function函数。

system_call_function函数实现：

1
2
3
unsigned long system_call_function(struct pt_regs *regs) {
  return system_call_table[regs->rax](regs);
}

参数regs记录着进程执行环境，其中成员变量rax保存着系统调用API的向量号，暂定定128个。

数组system_call_table用于保存每个系统调用的处理函数，目前尚未实现，都赋值为no_system_call：

1
2
3
4
5
6
7
8
9
10
11
12
#define MAX_SYSTEM_CALL_NR 128

typedef unsigned long (*system_call_t)(struct pt_regs *regs);

unsigned long no_system_call(struct pt_regs *regs) {
  color_printk(RED, BLACK, "no_system_call is called, NR: %#04x\n", regs->rax);
  return -1;
}

system_call_t system_call_table[MAX_SYSTEM_CALL_NR] = {
  [0 ... MAX_SYSTEM_CALL_NR-1] = no_system_call
};

此外还需要为SYSENTER汇编指令内核层指针以及系统调用在内核层的入口地址（system_call的起始地址）。分别将两个值的写入MSR寄存器的175h和176h地址处：

1
2
3
4
5
6
7
void task_init() {
  // ...
  wrmsr(0x174, KERNEL_CS);
  wrmsr(0x175, current->thread->rsp0);
  wrmsr(0x176, (unsigned long)system_call);
  // ...
}

执行系统调用API。

在编写调用程序时，SYSEXIT指令执行须要向RCX和RDX写入程序返回地址和栈顶地址。所以在执行SYSENTER指令前，将程序的返回地址和栈顶地址保存在这两个寄存器内：

1
2
3
4
5
6
7
8
9
10
11
12
void user_level_function() {
  long ret = 0;
  __asm__ __volatile__("leaq sysexit_return_address(%%rip), %%rdx \n\t"
                       "movq %%rsp, %%rcx \n\t"
                       "sysenter \n\t"
                       "sysexit_return_address: \n\t"
                       : "=a"(ret)
                       : "0"(15)
                       : "memory");
  while (1)
    ;
}

通过汇编leaq指令取得标识符sysexit_return_address的有效地址，并将有效地址保存到RDX寄存器中。RCX寄存器保存着应用层当前的栈指针，RAX寄存器保存系统调用API的向量号。

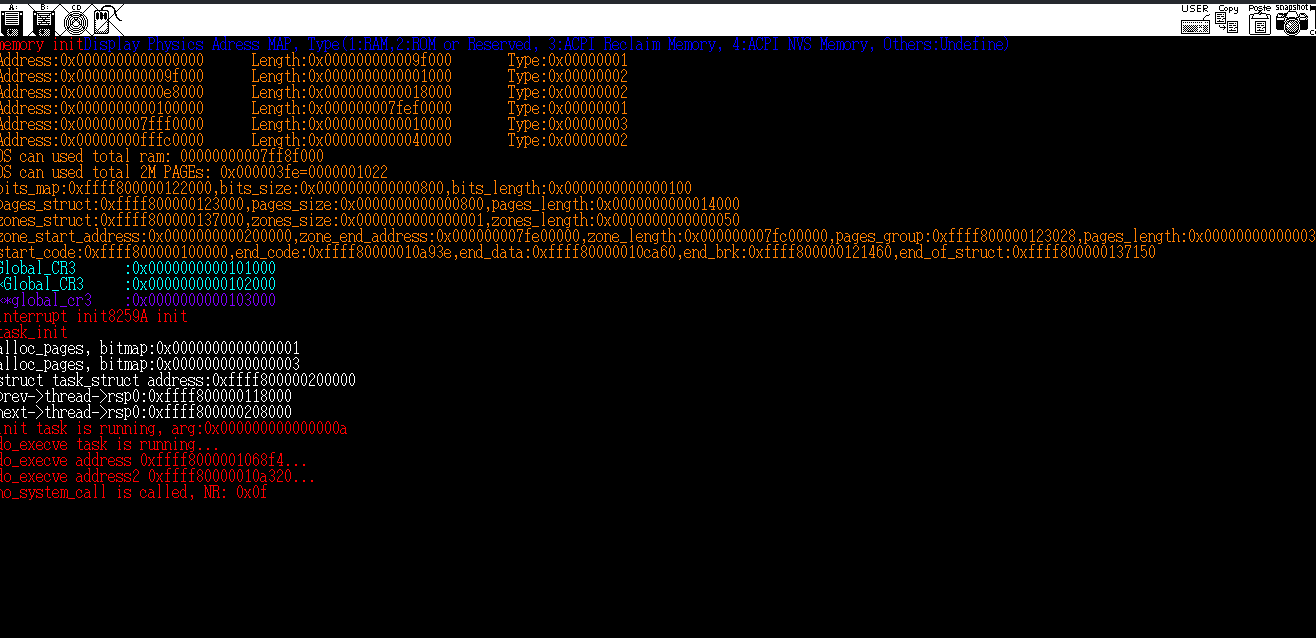

运行结果：

Screenshot_20220828_003054
