晶体管构成的逻辑门

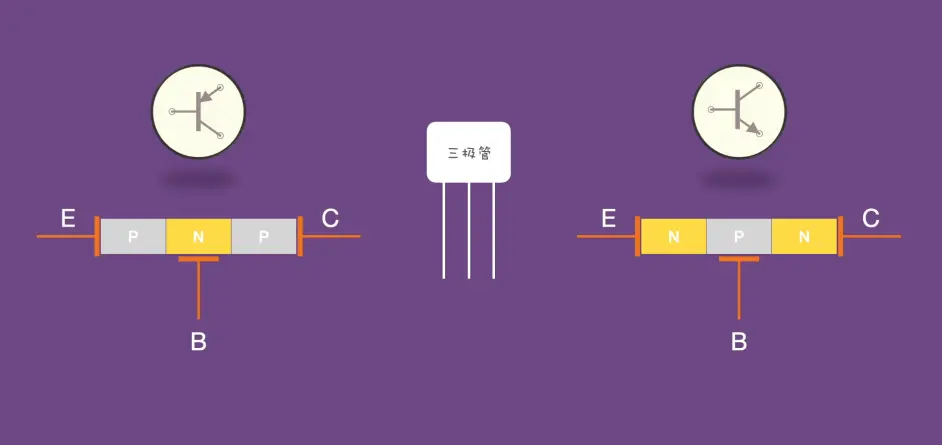

三极管有两种，一种是PNP型。用E到B的电流控制E到C的电流，E的电压是最高的。另一种是NPN型，用B到E的电流控制C到E电流，C的电压是最高的。

我们来看一个PNP型三极管的例子，本例的目的，是用三极管控制灯泡的亮灭。

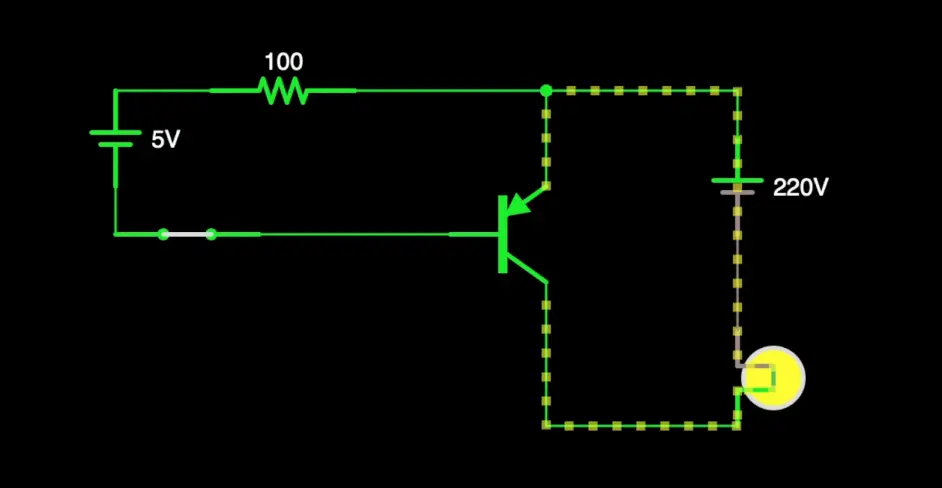

我们先搭建一个包含三极管灯泡及电源的回路，这个时候可以看到回路是不通的。现在我们开始添加其他电路，一个电阻、一个电源加一个开关。我们闭合控制电路的开关，灯泡那个回路通了，灯泡就亮了，这就是三极管作为开关的应用。

如果我们把开关替换为一个麦克风，麦克风本质上也是一个开关，不过它感知的是声音。然后把灯泡替换为一个喇叭，这就形成一个基本的放大电路。麦克风的声音会控制喇叭的通断，并且麦克风的声音会放大到喇叭里。

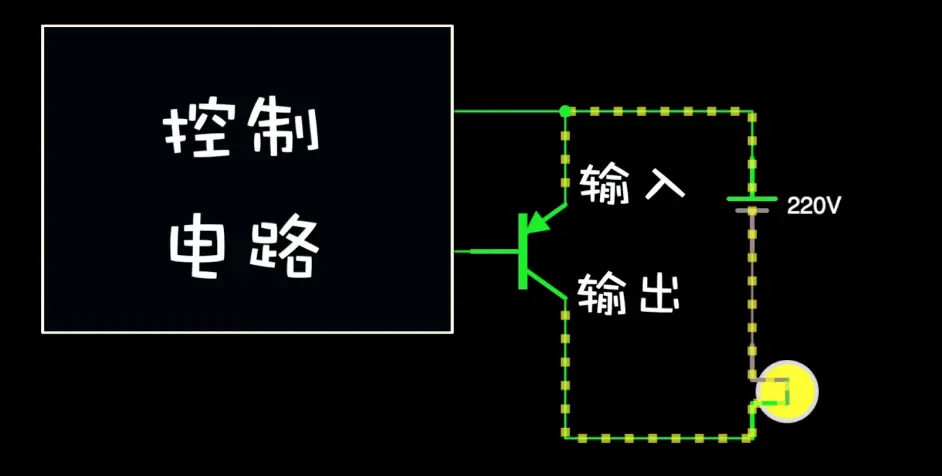

左侧的这部分电路，称为控制电路。如果我们拿一个方盒子把它盖起来，那么灯泡回路的通断，其实就取决于控制电路的通断。我们把高电压用1表示，低电压或者没电压用0表示。那么控制电路输出1，三极管输出1，灯泡回路就通，灯泡就亮起。反之控制电路输出0，三极管输出0，灯泡回路就断，灯泡就熄灭。输出跟输入是相同的，这种被称为同相器，多用于放大电路

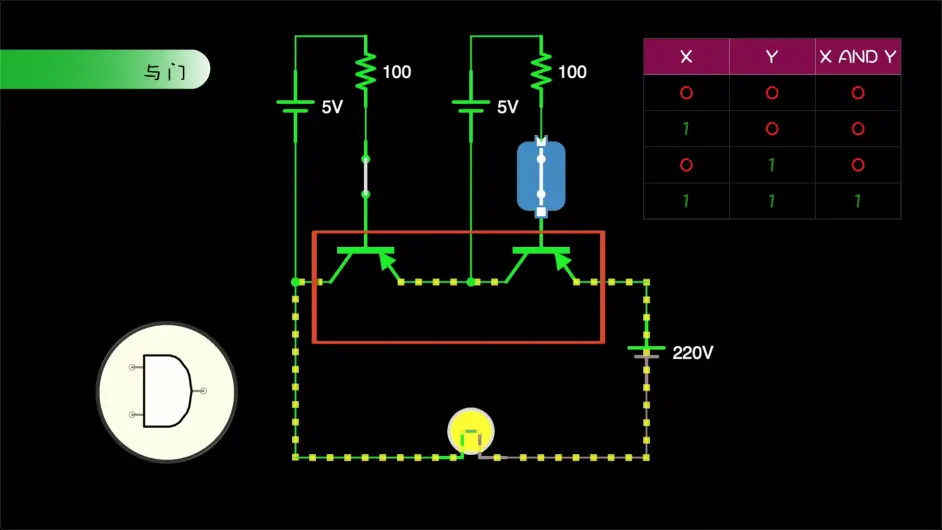

如果我们把之前灯泡串联的两个手动开关，替换为两个PNP型三极管，同样会形成一个新的串联电路。只闭合右边的开关，灯泡是不亮的；同时闭合两个开关，灯泡就会亮起。这两个串联的三极管，称为与门。只有当两个控制的腿输入都为1时，灯泡的回路才会导通，也就是输出才为1。与门真值表，与我们学过的逻辑“与”是一样的。

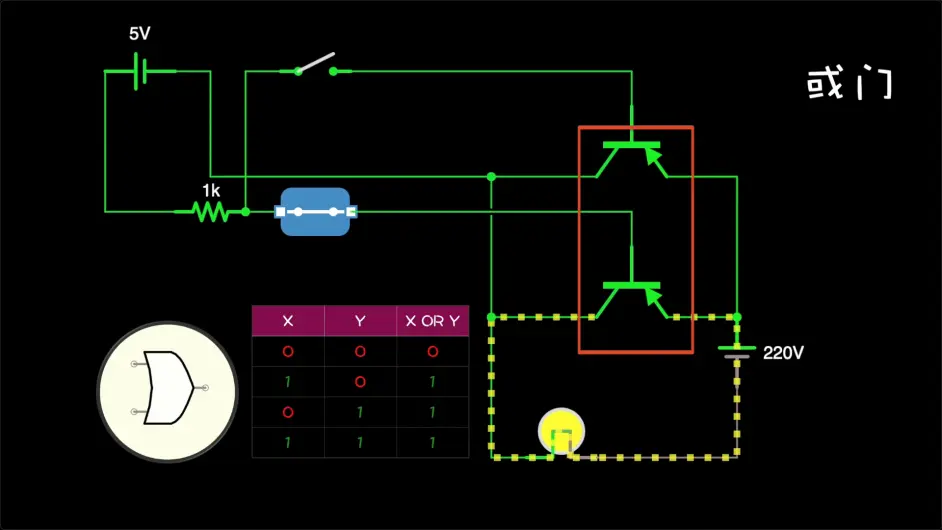

同样的把之前灯泡并联的两个手动开关，替换为两个PNP型三极管，也会形成一个新的并联电路。这时候闭合任意一个开关，灯泡都会亮；两个开关都闭合，灯泡当然也是亮的；只有两个开关都断开时，灯泡才会熄灭。任意一个控制的腿输入为1，灯泡的回路就会导通，也就是输出才为1。这两个并联的三极管，称为或门，或门真值表，与我们学过的逻辑“或”是一样的。

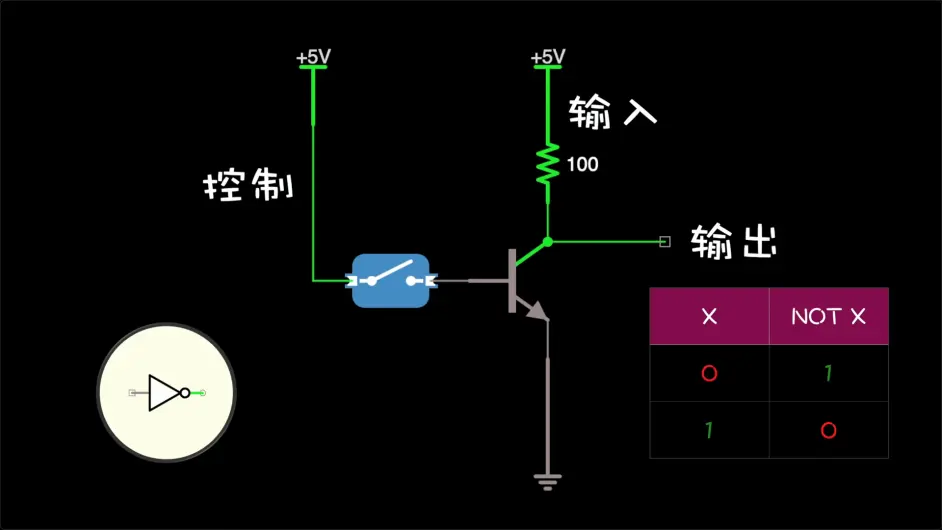

下面我们来用一个NPN型三极管，右边的5V电压作为输入，接到三极管最上面的腿，同时拐个弯引出一条线作为输出。三极管中间的腿是控制，接一个带开关的5V电压，最下面一条腿接地。

当控制的开关闭合，三极管导通，作为输入的5V会直接流向大地，而不会从输出那条线出来；当控制的开关断开，三极管断开，作为输入的5V会直接流向输出，这就形成了一个非门电路。输入和输出刚好是反的，非门的真值表同样很简洁。

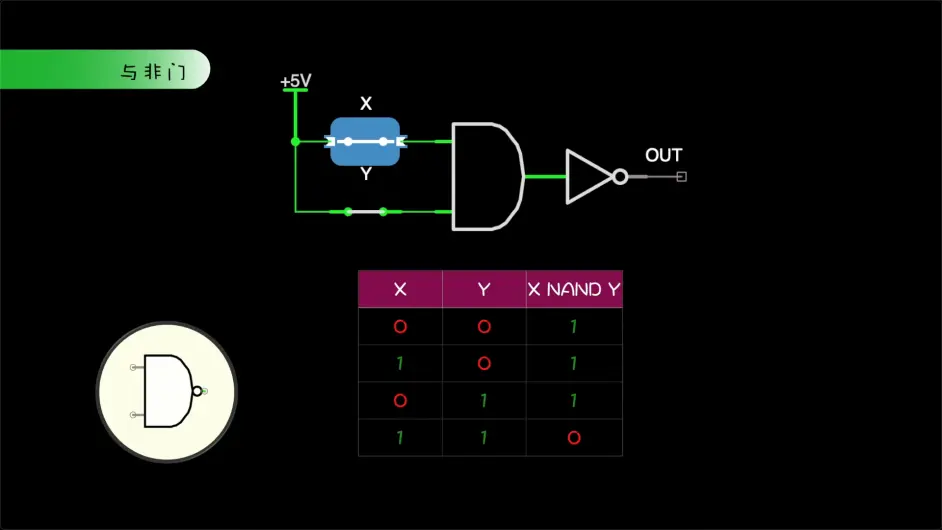

以上就是布尔运算中与或非的实际电路实现，与或非门是最基本的门电路，我们可以用它们搭建组合其他的电路。比如我们可以把与门与一个非门串联，就会形成一个与非门。它的符号就是与门符号加了一个小圆圈，而真值表则刚好跟与门相反。

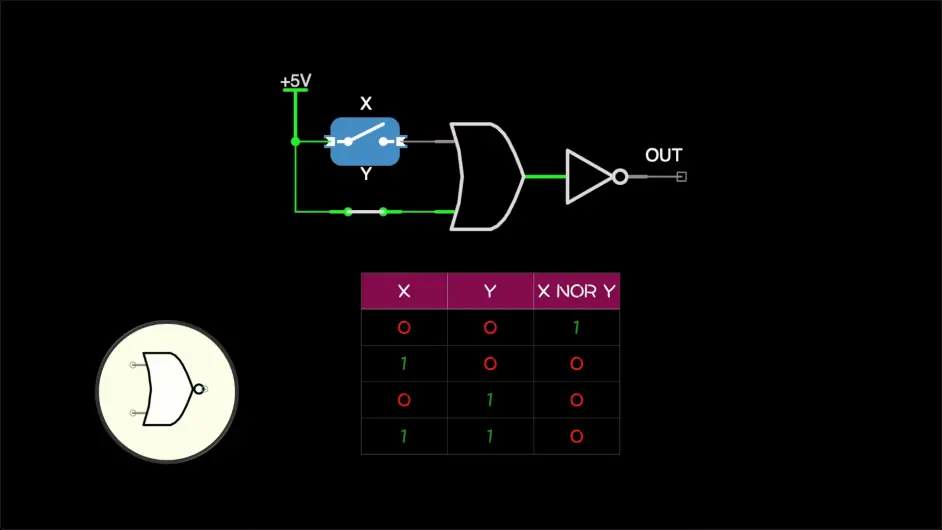

那如果把一个或门和一个非门串联，会形成什么呢？啊哈，一个或非门就完成了！是不是很简单？或非门的符号就是或门加一个小圆圈，真值表也跟或门刚好相反。

接下来是今天最复杂的电路，我们要实现布尔运算的“异或”，也就是要造一个异或门。我们先来画好两个输入一个输出，然后放一个与门，紧接着一个非门，再放一个或门，把非门的输出和或门的输出作为最后一个与门的输入，一个异或门就造好了。
